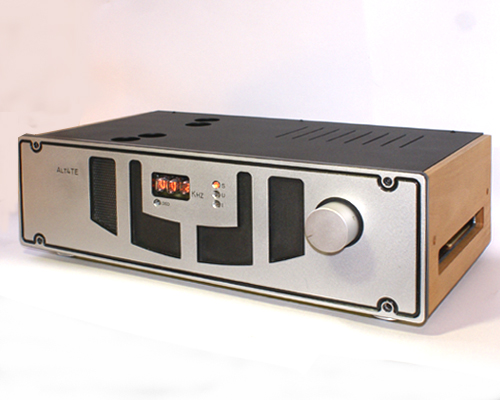

Готовое устройство ЦАП ALT4 TE со следующими параметрами:
- максимальное выходное напряжение: 4В;
- выходное сопротивление 30 Ом;
- трансформатор с балансным выходом;
- входной преобразователь SPDIF/I2S;
- входной преобразователь USB/I2S;
- входной приемопередатчик I2S;
- поддерживаемые аудио форматы 44.1Khz 48Khz, 88,2Khz,96Khz,192Khz 352.8Khz, 384Khz.
Переключение между цифровыми входами осуществляется специальным блоком - селектор цифровых входов.
Особенности данного устройства:
- резистивная матрица реализована на сверхпрецизионных фольговых резисторах;
- вакуумный выпрямитель на мощных кенотронах (6au4, 5ar4);
- индуктивный фильтр после выпрямления;
- медное шасси;
- отделка корпуса по желанию заказчика (бук, дуб, орех);
- индикатор входов и частоты дискретизации.

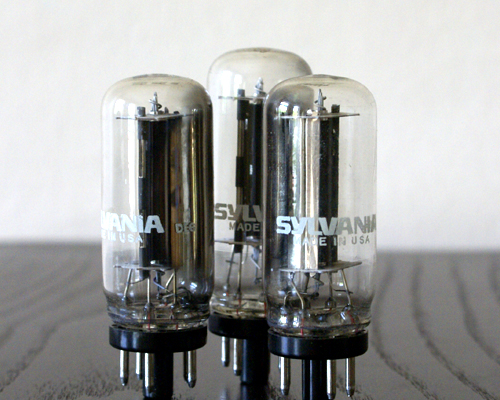

Рис. 1. Мощные кенотроны

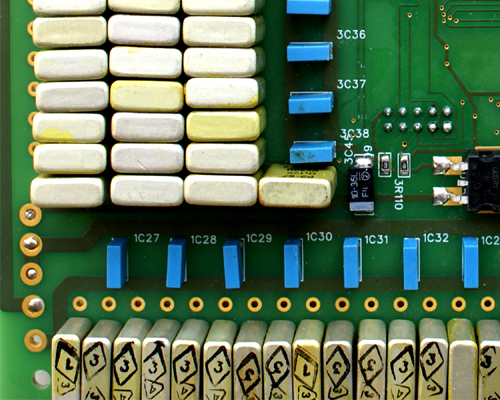

Рис. 2. Сверхпрецизионные фольговые резисторы

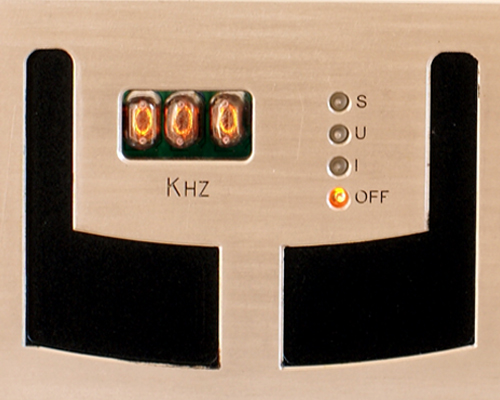

Рис. 3. Индикатор входов и частоты дискретизации
Источником сигнала для данного устройства могут быть любые компьютеры под управлением MS Windows®, XP/Vista/Win7, Mac OSX® 10.6+, Linux with UAC2 Kernel. А также любые CD-проигрыватели с SPDIF-выходом. Данный ЦАП может работать с любыми усилителями с чувствительностью не более 4 В,
а также может быть использован для работы с наушниками (головными телефонами).

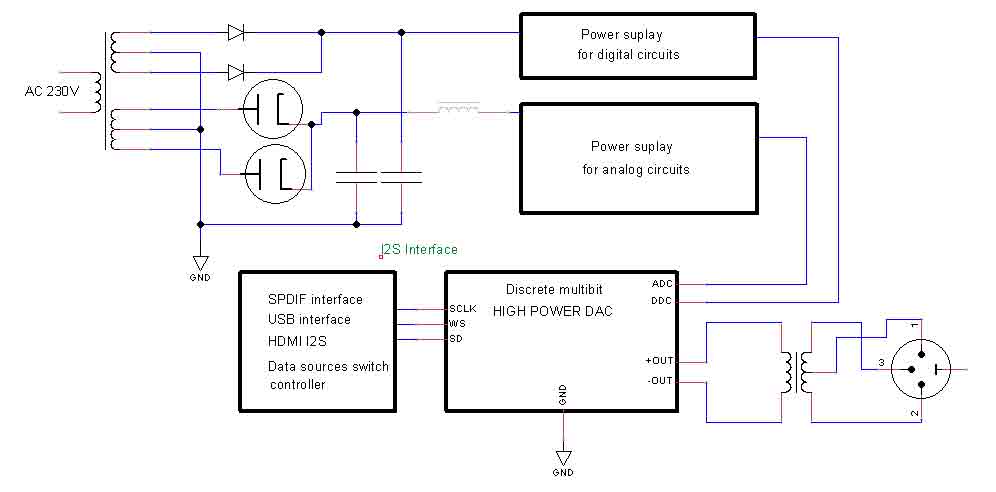

Упрощенная схема
При заказе устройства возможны опции :
- тип сердечника ( м4, м6, смешанного типа)
- балансный выход
- цветовое решение
Цена - 369 000 руб.
|
